產品命名規則
圣邦的絕大部分產品滿足這一規則，也有一些例外。

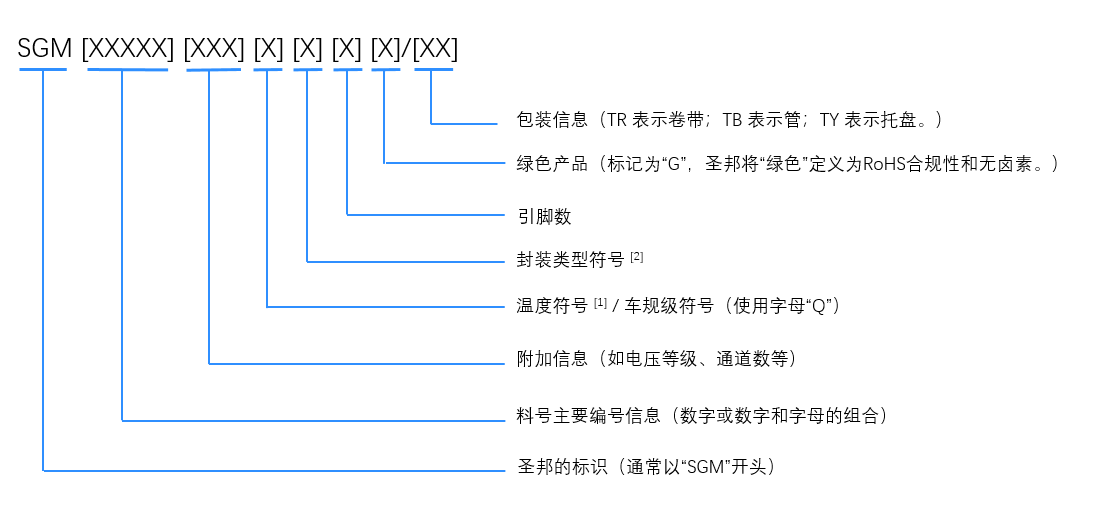

產品命名規則
[1] 溫度符號
- Z = 0℃ to +70℃
- Y = -40℃ to +85℃/-20℃ to +85℃/0℃ to+85℃/-40℃ to +90℃
- X = -40℃ to +125℃/-40℃ to +140℃
- T = -55℃ to +125℃/-55℃ to +150℃/-50℃ to +150℃/ -40℃to +150℃
- G= -40℃ to +105℃
[2] 封裝類型符號
[X]是指根據具體封裝尺寸會有不同
Package Type | Symbol |
|---|---|
DIP | P |
TO | O |
SOT | N K |
TSOT | TN |
SC70 | C |
SOIC | S |
SOIC(Exposed Pad) | PS |
MSOP | MS |
MSOP(Exposed Pad) | PMS |
SSOP | QS |
TSSOP | TS |
TSSOP (Exposed Pad) | PTS |
WSOP | WS |
TDFN | TD[X] TG[X] |
PDFN | PD |
UTDFN | UD[X] UG[X] |
XTDFN | XD[X] |
TQFN | TQ[X] TS[X] |
UTQFN | UQ[X] |
LQFP | LF[X] |
WLCSP | G |
PLCC | PL |
